关键字：复合型絮凝剂

复合型絮凝剂

制备方法:

(1)浸提：将各种含铝铁的原料如铝矾土、煤矸石、高岭土、铝灰、铝屑等按常规方法用盐浸提，得到含铝铁元素的浸提液，然后将浸提液（按AI2O3+Fe2O3计）浓度调整到10%。

(2)聚合反应：首先将硅酸钠作为催化剂和稳定剂加人侵提液，然后将碱土金 属盐作为聚合剂加人浸提液，进行快速聚合反应，反应条件为常温（0~50摄氏度），常压PH = 4~5，最佳PH值为4.5，时间为30~90MIN，最佳时间 为 60MIN。 聚合反应后的溶液具有一定的黏滞性，即为液体产品，存放三个月不分解。

(3)将液体产品在70~110摄氏度条件下干燥，即得固体产品。

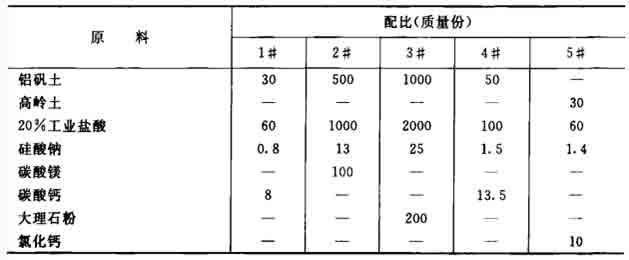

原料配伍:本品各组分质量份配比范围为：碱土金属盐〈以AI+Fe计） 40~100；硅酸钠2~20，优选为5~10。含铝铁原料可用铝矾土、高岭土， 也可用煤矸石、铝灰、铝屑等。 碱土金属盐可以是碳酸钙、碳酸镁等.

产品应用:本品为水处理剂，可用于饮用水的处理.

产品特性:本品原料配比科学，工艺简单，不需特殊设备及特殊反应条件， 生产周期短；产品结构大，吸附能力强，电荷数高，投人原水后，絮凝速度快、 絮凝颗粒结实、沉速快、重凝性好、易于过滤；在高浊度水处理中，絮凝可在 15S左右完成，在低浊度水处理中，一般在60S内完成，投入后不改变原水的PH值，净化后饮用水不存在铝害；本品在使用中对管道、设备腐蚀性小。

• 上一篇：复合聚氯铝铁净水剂
• 下一篇：固体水处理剂
